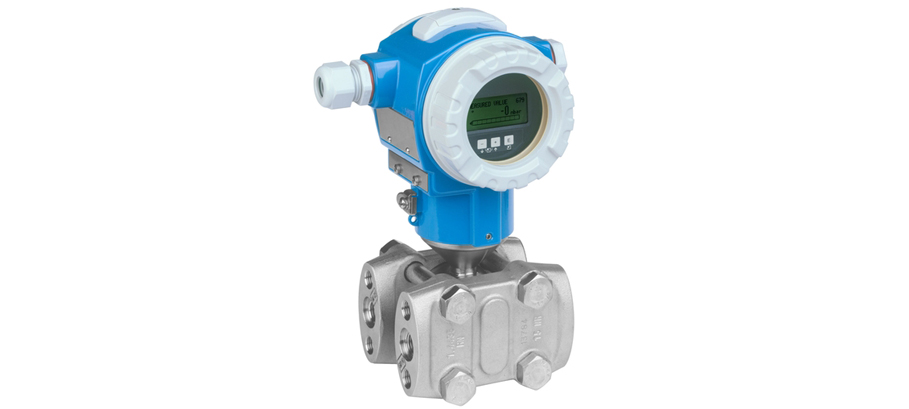

Differential pressure transmitter with metal sensor for measurement of pressure differences。

The Deltabar PMD75 differential pressure transmitter with with piezoresistive sensor and welded metallic membrane is used in all industries for continuous measurement in liquids, vapors and gases. The 3-key operation enables simple and reliable commissioning and operation. The integrated HistoROM data module allows easy management of process and device parameters. Designed according to IEC 61508 for use in SIL2/3 safety applications.

• 优势

• Best accuracy, reproducibility and long-term stability

• Highest safety due to gas tight feedthrough with capabilities up to SIL2/3, certified to IEC 61508

• Easy menu-guided commissioning via local display, 4 to 20mA with HART, PROFIBUS PA, FOUNDATION Fieldbus

• HistoROM data management concept for fast and easy commissioning, maintenance and diagnostics

• Cost savings with modular concept for easy replacement of sensor, display or electronics

• Overload-resistant up to 420bar / 42MPa / 6300psi, function-monitored

• Seamless and independent system integration (HART/PA/FF

• 应用领域

  For level, volume or mass measurement in liquids, differential pressure monitoring as well as flow measurement (volume or mass flow) in conjunction with primary elements in gases, vapors and liquids.

• Process connections: Threads

• Process temperature: -40 to +85°C (-40 to +185°F)

• Measuring ranges: 0.25mbar to 40bar (0.0036 to 600psi)

• Accuracy: ±0.05%, "Platinum" ±0.035% (optional)

• International explosion protection certificates, overfill prevention WHG, SIL, hygienic approvals, marine approval

特征和规格

• 液体

• 测量原理

  差压

• 产品标题

  数字式变送器，带金属膜片传感器
  模块化变送器
  高长期稳定性
  高静压力/抗过载
  通过自诊断功能提升安全性
  第二层过程安全栅

• 最大测量误差

  0.075%
  铂金型：0.05%

• 最大过程压力

  最大420bar
  (2.175 psi)

• 介质温度范围

  带压管路的温度梯度

• 显示/操作

  选项

• 输出

  4...20mA HART
  PROFIBUS PA
  FOUNDATION Fieldbus

• 数字通信

  HART
  PROFIBUS PA
  FOUNDATION Fieldbus

• 防爆认证

  ATEX
  FM
  CSA
  IECEx
  INMETRO
  NEPSI
  TIIS

• 功能安全性

  SIL

• 材料证书

  NACE MR0103
  NACE MR0175
  EN10204-3.1



• 连续液位测量

• 特点/应用

  数字式变送器，带金属膜片传感器
  模块化变送器
  高长期稳定性
  高静压力/抗过载
  通过自诊断功能提升安全性
  第二层过程安全栅

• 电源/通信

  4...20mA HART：
  10.5...45 VDC
  Ex ia：10.5...30 VDC
  PROFIBUS PA /
  FOUNDATION Fieldbus：
  9...32 VDC（非防爆型）

• 测量精度

  标准型：0.05%；
  铂金型：0.035%

• 长期稳定性

  0.05% URL /年

• 环境温度

  -50...85°C
  (-58...185°F)

• 过程温度

  -40...85 °C
  (–40...185 °F)

• 过程压力（绝压）/最大过压限定值

  420bar (6300psi)

• 压力测量范围

  10mbar...40bar
  (0.15...600 psi)

• 主要接液部件

  Alloy C276合金
  316L
  Monel
  钽

• 过程连接

  1/4...18NPT
  RC1/4"

• 最大测量距离

  400m (1.312ft) H2O

• 通信

  4...20 mA HART
  PROFIBUS PA
  FOUNDATION Fieldbus

• 证书和认证

  ATEX、FM、CSA、CSA C/US、IEC Ex、TIIS、INMETRO、NEPSI、EAC

• 安全认证

  溢出保护WHG
  SIL

• 设计认证

  EN 10204-3.1
  NACE MR0175、MR0103

• 船级认证

  GL/ ABS

• 选项

  HistoROM/M-Dat
  四行数字显示
  不锈钢外壳或铝外壳
  分离型外壳

• 应用限制

  传感器：
  金属焊接

• 压力

• 特点

  数字式变送器，带金属膜片传感器
  模块化变送器
  高长期稳定性
  高静压力/抗过载
  第二层过程安全栅

• 供电电压

  4...20mA HART
  10.5...45V DC（非防爆）：
  Ex ia：10.5...30V DC
  PROFIBUS PA：
  9...32 V DC（非防爆）
  FOUNDATION Fieldbus：
  9...32 V DC（非防爆）

• 参考测量精度

  标准型：0.05%；
  铂金型：0.035%

• 长期稳定性

  0.05% URL/年
  0.125% URL/ 5年

• 过程温度

  -40...85°C
  (-40...185°F)

• 环境温度

  -40...85 °C
  (-40...185 °F)

• 传感器

  10 mbar...40 bar
  (0.4 inH2O...600 psi)

• 最小可标定量程

  1 mbar (0.015 psi)

• 抗真空压力

  50 mbar (7.25psi)

• 最大量程比

  100:1

• 最大过压限定值

  单侧：
  420 bar
  (6300psi)

• 过程连接

  1/4-18NPT
  RC1/4"

• 过程膜片的材质

  316L、AlloyC合金、
  钽、
  金-铑

• 垫圈材质

  Viton、PTFE、EPDM、NBR

• 填充液

  无

• 外壳材质

  316L、铸铝

• 通信

  4...20mA HART
  PROFIBUS PA
  FOUNDATION Fieldbus

• 证书和认证

  ATEX、FM、CSA、CSA C/US、IEC Ex、TIIS、INMETRO、NEPSI、EAC

• 安全认证

  WHG/溢出保护
  SIL

• 设计认证

  NACE MR0103
  EN10204-3.1

• 船级认证

  GL/ ABS

• 特点

  诊断功能

• 蒸汽

• 产品标题

  数字式变送器，带金属膜片传感器
  模块化变送器
  高长期稳定性
  高静压力/抗过载
  通过自诊断功能提升安全性
  第二层过程安全栅

• 最大测量误差

  0.075%
  铂金型：0.05%

• 最大过程压力

  最大420bar
  ( 6.091 psi)

• 介质温度范围

  带压管路的温度梯度

• 显示/操作

  选项

• 输出

  4...20mA HART
  PROFIBUS PA
  FOUNDATION Fieldbus

• 数字通信

  HART
  PROFIBUS PA
  FOUNDATION Fieldbus

• 防爆认证

  ATEX
  FM
  CSA
  IECEx
  INMETRO
  NEPSI
  TIIS

• 功能安全性

  SIL

• 材料证书

  NACE MR0103
  NACE MR0175
  EN10204-3.1

• 气体

• 产品标题

  数字式变送器，带金属膜片传感器
  模块化变送器
  高长期稳定性
  高静压力/抗过载
  通过自诊断功能提升安全性
  第二层过程安全栅

• 最大测量误差

  0.075%
  铂金型：0.05%

• 最大过程压力

  最大420bar
  ( 6.091 psi)

• 介质温度范围

  带压管路的温度梯度

• 显示/操作

  选项

• 输出

  4...20mA HART
  PROFIBUS PA
  FOUNDATION Fieldbus

• 数字通信

  HART
  PROFIBUS PA
  FOUNDATION Fieldbus

• 防爆认证

  ATEX
  FM
  CSA
  IECEx
  INMETRO
  NEPSI
  TIIS

• 功能安全性

  SIL

• 材料证书

  NACE MR0103
  NACE MR0175
  EN10204-3.1
